なおしタル工法

断面修復モルタル「なおしタルシリーズ」

なおしタル工法の特徴

施工性
高チクソトロピー性を付与させた特殊ポリマー系(無機系)モルタルを用いるから、ダレない!
厚付け施工が可能で工期短縮できるから、コストダウン!
高強度・高耐久性
水セメント比約30%(コンクリート60N/mm2クラス高緻密なモルタルだから、 耐中性化、耐塩害、耐凍結融解、収縮低減等高い耐久性
無機系
静弾性係数、熱膨張係数がコンクリートと同等で高い耐火性

チクソトロピー性

“チクソトロピー性を付与させることにより、ダレがなくなり、厚付け施工ができる。”
見た目は硬く見えるが、力を加えると動き出す

チクソトロピー性説明
チクソトロピー性説明

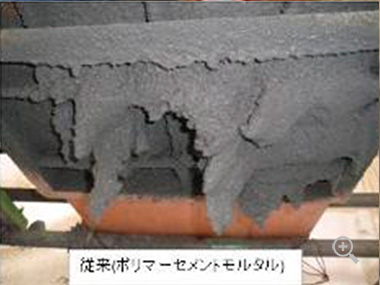

従来のポリマーセメントモルタル
従来のポリマーセメントモルタル

なおしタルN
なおしタルN

用 途

コンクリートの構造物、橋梁、水路、トンネル、桟橋、建築などの下記のような補修や補強に『なおしタルシリーズ』は最適です!

コンクリートの構造物、橋梁、水路、トンネル、桟橋、建築などの下記のような補修や補強に『なおしタルシリーズ』は最適です!

  • ・劣化部位、施工不良箇所の補修

  • ・コンクリート剝落による断面欠損への修復

  • ・鉄筋のかぶり不足の場合のかぶり確保

  • ・耐震補強等での増し打ちモルタル

  • ・下水道施設など耐酸性

工事施工例

橋梁補修工事例(長野県)

劣化箇所の斫り終了
劣化箇所の斫り終了

型枠替わりのガイド設置
型枠替わりのガイド設置

なおしタルNF吹付け終了後コテ仕上げ状況
なおしタルNF吹付け終了後コテ仕上げ状況

桟橋耐震工事(広島県)

劣化箇所の斫り後
劣化箇所の斫り後

なおしタルNF吹付け状況
なおしタルNF吹付け状況

一部仕上げ状況
一部仕上げ状況

煙突耐震補強工事(千葉県)

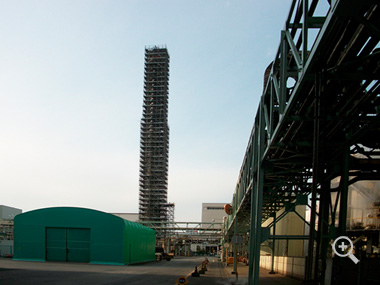

煙突全景
煙突全景

劣化部斫り後
劣化部斫り後

なおしタル 練混ぜ・ポンプ圧送 プラント
なおしタル練混ぜ・ポンプ圧送 プラント

なおしタル吹付け状況
なおしタル吹付け状況

コテ仕上げ状況
コテ仕上げ状況

柱耐震補強
なおしタル吹付け増し打ち

配筋状況
配筋状況

なおしタル吹付け
なおしタル吹付け

コテ仕上げ完了
コテ仕上げ完了

仕上げ完了
仕上げ完了

水路耐震補強工事(静岡県)

劣化部斫り 配筋後
劣化部斫り 配筋後

なおしタルNF吹付け状況
なおしタルNF吹付け状況

吹付け終了
吹付け終了

グラウト注入工法との施工比較(イメージ図による比較)

グラウト注入工法との施工比較(イメージ図による比較)

吹き付けデモ状況

なおしタルNF 湿式吹付けデモ状況
なおしタルNF 湿式吹付けデモ状況

なおしタルNF 湿式吹付けデモ状況
なおしタルNF 湿式吹付けデモ状況

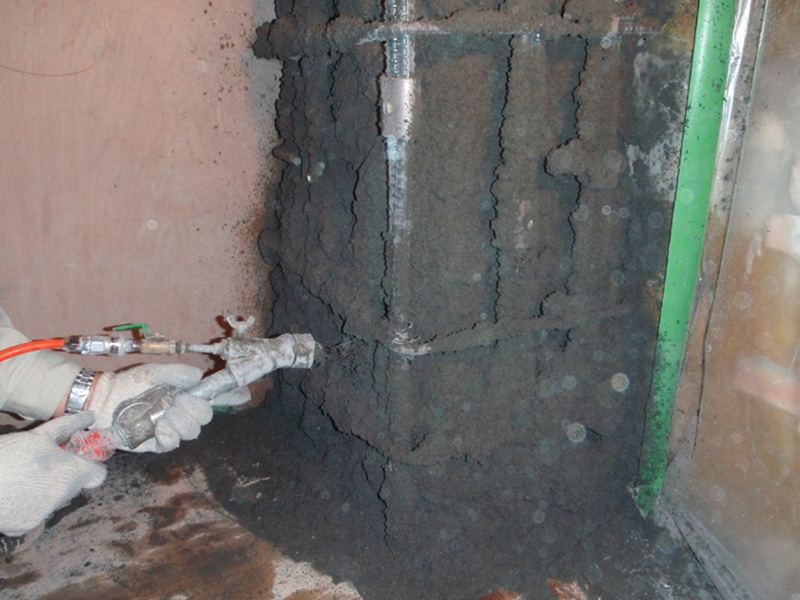

なおしタルTM-dry 乾式吹付けデモ状況
なおしタルTM-dry 乾式吹付けデモ状況

なおしタルTM-dry ロボットによる乾式吹付けデモ状況
なおしタルTM-dry ロボットによる乾式吹付けデモ状況

製品の種類と特性

高チクソトロピータイプ無収縮特殊ポリマー系断面修復モルタル材

なおしタルシリーズ
タイプ 主な用途 圧縮強度
レベル
Download
なおしタル NF 断面修復(主に土木) 50N/mm2以上
(40〜50N)
PDFをダウンロードする
なおしタル NFJ 断面修復・表面被覆 50N/mm2以上
(50〜65N)
PDFをダウンロードする
なおしタル TM-dry 乾式吹付け用
(プレミックスタイプ)
40N/mm2以上
(40〜50N)
PDFをダウンロードする
なおしタル H かぶり補修・断面修復
(高強度構造物)
60N/mm2以上
(60〜70N)
PDFをダウンロードする
なおしタル Q 超速硬性を要求される補修 3h 15N/mm2以上
5h 20N/mm2以上
(20℃)
PDFをダウンロードする
なおしタル G 空隙充填用グラウト材 45N/mm2以上
(45〜55N)
PDFをダウンロードする
なおしタル G-plus ・PC部材の切り欠き部、あと埋め
・アンカーの定着用グラウト
50N/mm2以上
(50〜70N)
PDFをダウンロードする
なおしタル AR-M 耐酸性が要求される構造物の補修(下水道施設など) 45N/mm2以上
(50〜70N)
PDFをダウンロードする
なおしタル NP
(低ポリマータイプPCM)
BCS・建築研究所
「かぶり厚さ確保研究会」参加商品
「不燃材料」国土交通省大臣認定品
(主に建築のかぶり補修)
45N/mm2以上
(45〜55N)
PDFをダウンロードする
なおしタルシリーズ・総合パンフレット PDFをダウンロードする

なおしタルシリーズ関連製品
カチオン系下地調整材
なおしタル カチオンC-1/C-2
PDFをダウンロードする
吸水調整プライマー
なおしタル コートFP
PDFをダウンロードする
ケイ酸リチウムアルカリ付与型プライマー
なおしタル コートLS
PDFをダウンロードする
コテ仕上げ助剤・養生剤
なおしタル コートFA
PDFをダウンロードする
低ポリマータイプ表面保護・表面被覆・表面補修材
なおしタル プロテクト・リペア
PDFをダウンロードする
鉄筋コンクリート用 防錆ペースト
なおしタル Lペースト
PDFをダウンロードする
チクソトロピータイプ高強度PC鋼材
切り欠き跡埋め用グラウト材
なおしタル G-plus
PDFをダウンロードする
犠牲陽極(内部挿入型)
パッチガード工法
PDFをダウンロードする
特許製法ポリビニルアセテートホモポリマー1液性樹脂接着剤
Weld-Crete(ウェルドクリート)
PDFをダウンロードする

なおしタル工法研究会

なおしタル工法研究会

株式会社ニューテックでは2014年9月に『コンクリート構造物をより永く、強く、安全に』をコンセプトに 調査診断〜補修提案〜補修工事まで、さまざまな場面で補修工法を提供して行く為の工法研究会を目指して「なおしタル工法研究会」を発足しました。
湿式吹付け工法での厚付け性に優れた断面修復モルタル材「なおしタルシリーズ」を中心に各種劣化原因に対応した工法と併用することで コンクリート構造物を健全に使用できるよう皆様に補修技術を提供していきます。
なおしタル工法研究会入会についてはお問い合わせよりご連絡ください。

なおしタル工法研究会発足の様子はトピックスに掲載しておりますので、ぜひご覧下さい。

お問い合わせは、株式会社ニューテック内【なおしタル工法研究会事務局】まで

なおしタル工法研究会ホームページはこちらで公開しています!

2014年9月発足  会員募集受付中!入会はこちらまで!
